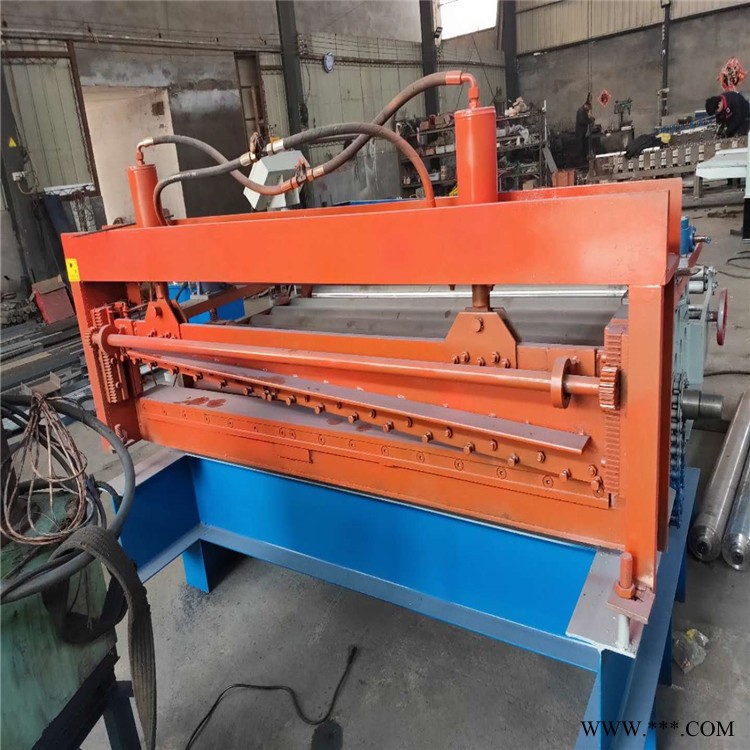

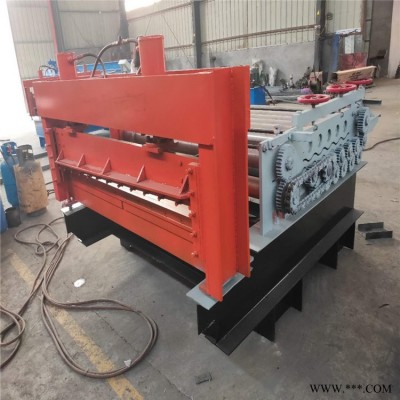

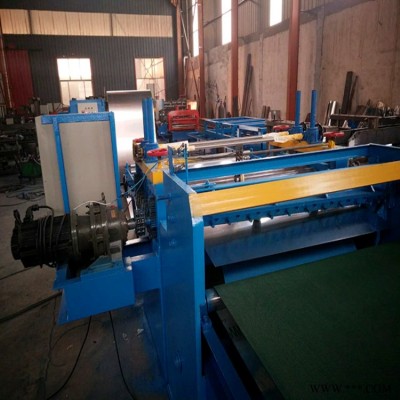

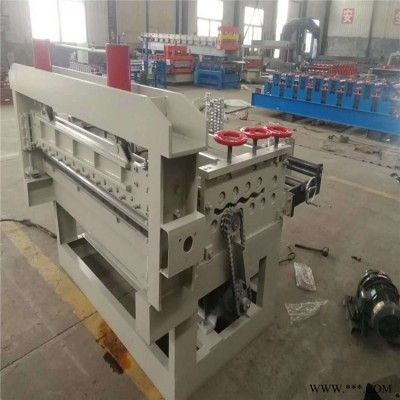

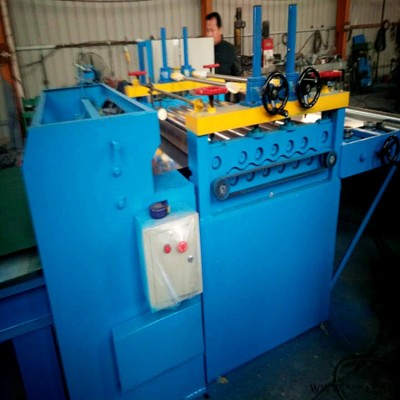

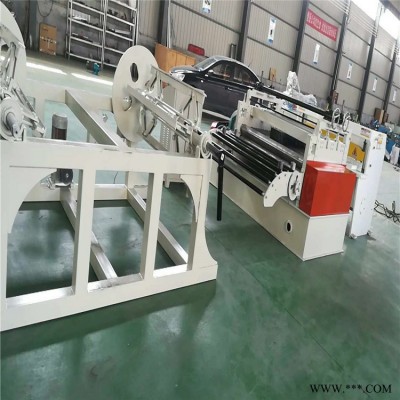

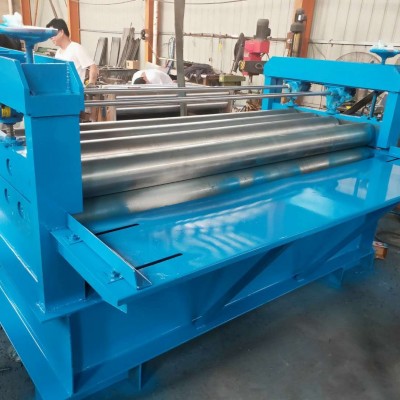

| 品牌 : | Seiko/精工 | 型號 : | 1250 |
| 加工定制 : | 是 | 外形尺寸 : | 1450 |
| 重量 : | 2.2t | 種類 : | 冷彎?rùn)C(jī) |
| 別名 : | 鋼板整平機 調平機 | 用途 : | 鋼板校平 |
| 電動機功率 : | 4kw | 調平機 : | 13組成型 |
| 軸徑 : | 86 | 機架 : | 300H鋼 |
| 設備總長 | 3.2m | 寬度 | 0.85m | 高度 | 1.0m |
| 電機功率 | 5.5kw | 工作電壓 | 380V | ||
| 生產速度 | 8~12米/分 |
| |||
| 壓型軸徑 | 10道組 | ||||
| 調直系統 | 上二下二 | ||||
| 壓板厚度 | 1.2-2.0mm | ||||
| 進板尺寸 | 70mm - 80 mm | ||||
| 壓板材質 | Q345 | ||||
| 壓輪軸徑 | ?60mm實心軸 材質 45#鋼調質 | ||||
| 壓型輪 | Gr15軸承鋼淬火，45#鍛件，精車、磨光，表面鍍硬鉻 | ||||
| 設備底架 | 大架：300H型鋼，立板16 mm | ||||
| 傳動方式 | 1.2寸鏈條傳動 | ||||
| 剪斷泵站 | 4.0kw | ||||
| 成型部分 | 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。 | ||||
| 工作流程 | （送毛坯料）開卷——進料——輥壓成型——定長切斷——成品出板 人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。 | ||||
| 切斷系統 | 切斷系統由切斷機架，切斷模具，切斷油缸等組成 | ||||
| 電控系統 | 采用PLC控制，能實現整機自動化生產。可設定批次、工件長度、數量等。 操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。。 | ||||
| 變頻器 | 三晶牌變頻器，可有效減少切斷長度誤差，性能穩定，長度誤差為±1mm | ||||
| 注意事項 | 供電電源輸入：三相380V 電網電壓波動：≤±10% 前后左右距離墻壁等遮攔物1米以上 | ||||
| 設備重量 | 2.2噸 | ||||
| 保修期 | 12個月 | ||||
| 工期 | 42天(3臺） | ||||
