| 型號 : | 拋丸機 | 品牌 : | 納珀 |
| 加工定制 : | 是 | 類型 : | 通過式 |
| 作用對象 : | 鋼材拋丸清理機 | 滾筒直徑 : | 大 |
| 拋丸量 : | 50t/h | 除塵風量 : | 800 |
| 除塵效率 : | 大 | 外形尺寸 : | 440×393×541 |
| 載重量 : | 500 | 功率 : | 7.5kw |
廣東無氣式自動噴砂機 納珀供應蛋糕壓鑄鋁板平面板材專用通過式拋丸機
公司介紹：
納珀機械廠家直銷：背景墻無氣噴砂機，石材噴砂機，玻璃噴砂機，噴砂機，拋丸機，各類噴砂機拋丸機專用配件及噴砂拋丸耗材，本公司是一家集生產設計和研發的大型廠家，歡迎各位新老客戶來廠參觀指導！

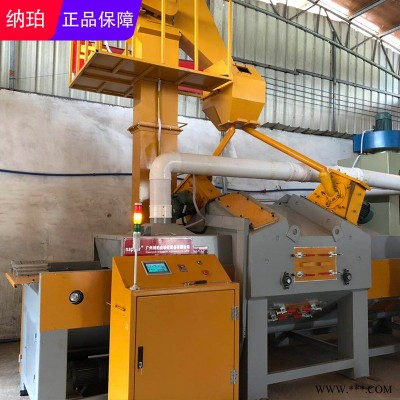

產品圖片：
無氣自動噴砂機說明：
?
瓷磚石材，大理石自動噴砂機、無氣打砂機雕刻機采用連續拋砂技術，實現快速自動噴砂和雕刻。陶瓷、瓷磚、玻璃、石材立式放置在環形輸送帶上，勻速通過拋砂區內，通過調節速度，控制雕刻的深淺。自動噴砂機具有拋砂量大，效率高，使用砂料少，能耗低，環保節能，自動化程度高，不使用空壓機等優點，適合大批量生產。
大理石材雕刻行業 率、機械化、自動化的要求，使得機械雕刻設備有了用武之地！石材雕刻機可在石材、陶瓷、瓷磚上雕刻字畫，可滿足個性化家裝、工裝藝術設計的要求，可作為裝飾公司、工藝品行業、石材行業、碑刻行業、陶瓷公司先進的雕刻加工設備。
?
拋丸清理機：
?
（1）?結構
本清理室由主副清理室組成，它們?yōu)榇笕萸皇浇Y(jié)構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有前、后副室體、主室體、橡膠簾、拋丸室護板、拋丸器等組成。
A、?主室體上下、前后共安裝了2-10個拋丸器(不同機器，拋丸器數量就不同)，空間構造經過測試和實際驗證，可以對工件實現 清理。
B、?清理室為多室組合體，前后都為密封室體，并內設多層橡膠簾屏蔽以防彈丸外飛，同時室內有一定的負壓防止塵埃外逸。
C、?主室體內設有耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面?，提高清理質量與清理效率。在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。
D、?拋丸室體內耐磨護板的緊固螺栓采用特制的耐磨螺母連接，保護螺栓頭部不受損壞，使拆裝更換護板更為方便。
3.拋丸器
本公司生產制造的拋丸器成為當前國內的高水平拋丸器。主要由轉動機構、葉輪、罩殼、定向套、分丸輪、耐磨護板等組成，該拋丸器具有以下優點：
（1）?拋射速度高，彈丸拋射速度可達70-75m/s。
（2）?清理效率提高30％。
（3）?噪聲降低8-10dB。
（4）?耐磨件使用壽命長。
（5）?更換葉片簡單方便。
4.提升機
提升機是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由上、下部傳動，筒體、皮帶、料斗等組成。
（1）提升機罩殼折彎成型。
（2）提升機上下帶輪采用筋板、輪板與輪轂組焊成多邊形結構式帶輪，以增強摩擦力，避免打滑現象，延長了皮帶的使用壽命。同時上下帶輪采用帶方座外球面軸承，受到?jīng)_擊振動時可自動調整，且密封性能良好。
（3）調整提升機上殼兩側螺栓，帶動拉板上下移動便可保持提升機皮帶的松緊度。
（4）打開提升機中殼上的蓋板殼維修更換料斗和搭接皮帶。
（5）打開提升機下殼上的蓋板可排除底部彈丸的阻塞。
5.分離器
分離器也是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由減速機、螺旋輸送器、分離裝置等組成。具有三級分離功能（純凈丸、混合丸塵砂混合物）的簾幕式結構組成。丸砂混合物由提升機送至分離器上部的螺旋篩，篩內有內外螺旋，內螺旋將雜物篩分排出，外螺旋將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離，細粉塵被吸入除塵系統，凈化處理后的純凈空 放到大氣中，顆粒狀塵埃被捕捉收集。適當調節各調節板的縫隙可控制簾幕均勻布料厚度，可獲得 分離效果。
本分離器分離效果好，分離后純凈合格彈丸中的含砂量≤1％，廢料中的合格彈丸量≤1％。
6.螺旋輸送器
（1）螺旋片采用16Mn鋼板制成，從而提高其使用壽命。
（2）螺旋輸送器上設有維修用蓋板。
（3）采用帶方座外球面軸承，受到?jīng)_擊振動時可自動調整，密封性能好。
7.輸丸管道
本機輸丸管道具有雙重控丸功能，每一管道上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器，調整閘板開啟大小，可以調節彈丸流量，滿足各拋丸器工作需要。
?
?
?
注意事項：
?
一、?嚴格按技術人員指導來操作機器。
二、?設備區域內禁止煙火，存放易燃易爆物品(尤其是除塵箱周圍)
三、有人在機器內部維護的情況下，禁止啟動機器
四、下班對機械設備進行維護
保證電柜的清潔，嚴禁鋼砂和灰塵進入
每天下班停機后，及時清理除塵箱里的灰塵
及時對減速機加入適量的齒輪油
每隔一段時間對拋丸器的零部件進行檢查
五、?禁止更改變頻器的出廠設置
