加工定制	否
適用對象	鋼卷板
材料厚度范圍	0.3-6（mm）
切斷公差±	0.05（mm）
生產能力	100000（件/天）
切片厚度	8（mm）
切斷速度	120（m/s）
電機功率	160（Kw）
外形尺寸	28000x6000x2000（mm）
功率	50kw
種類	分條機
重量	80000（kg）
品牌	鉦锃機械
型號	1300

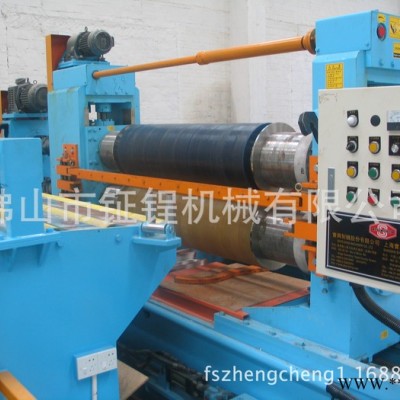

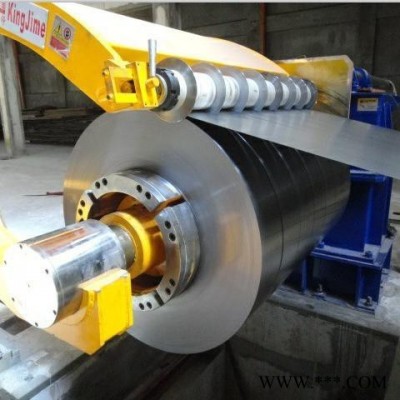

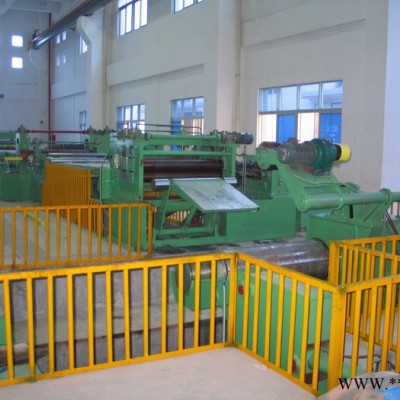

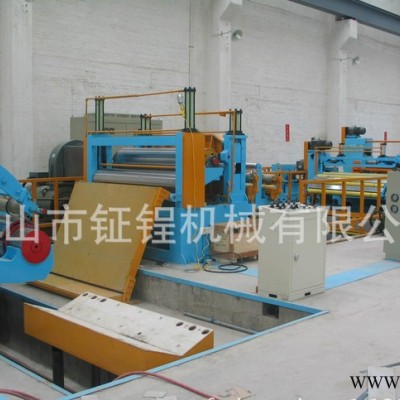

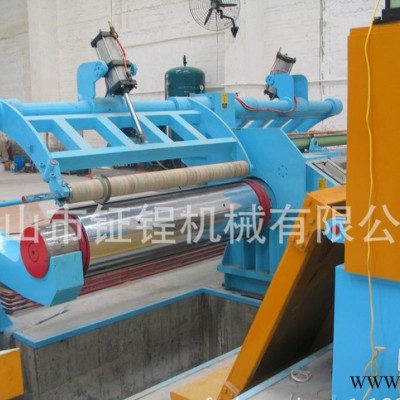

分條縱剪生產線，規格多種，普通機、中檔機及高檔機；主要功能把卷料縱向分成小型帶料

性能：生產線速高、高精密圓盤剪，無級調節張力站，無縫式卷筒，不傷內層，不錯層。

特點：自動化控制、人性化界面操作。重工結構、經久耐用。高精度、高產能、高品質。

序號	型式	適用板厚（毫米）	適用卷重（噸）	卷板寬度（毫米）	縱剪速度（米/分）	裝機容量（千瓦）	占地
NO.	Model	SheetThickness(mm)	RollWight(ton)	RollWidth(mm)	Speed(M/min)	Capacity(Kw)	長M×寬M
1	Z-2-450	0.15-1.0	4 Max.	200-420	0-60	約55	13×4
2	Z-2-650	0.2-2.0/0.2-1.2	7 Max.	300-620	0-150	約96	14×4
3	Z-2-800	0.2-2.0/0.2-1.2	8 Max.	400-800	0-200	約100	14×5
4	Z-2-1300	0.3-2.0/0.2-1.2	15 Max..	600-1250	0-150/0-220	約155-190	19×8
5	Z-2-1600	0.3-2.0/0.2-1.2	15 Max.	800-1580	0-150/0-220	約155-190	20×12
6	Z-3-1300	0.6-3.0/0.4-1.5	15 Max.	600-1250	0-120/0-150	約230	20×8
7	Z-4-1600	0.6-4.0/0.5-2.0	20 Max.	800-1580	0-120/0-150	約230	22×12
8	Z-6-1600	1.0-6.0	30 Max.	800-1580	0-90/0-120	約260	33×12
9	Z-8-1600	2.0-8.0	35Max.	800-1580	0-60/0-90	約340	35×12
10	Z-12-2000	3.0-12.7	35Max.	800-1950	0-50/0-80	約550	37×15
11	Z-16-2250	4.0-16.0	35Max.	1200-2200	0-30/0-40	約700	50×17



本設備為兩側可調的多種規格的C型鋼機，設計結構符合人體結構機能，換模時簡便快捷，大大地提高了工作效率，同時減少了工人的疲勞及換模時的煩惱情緒。經該機輥軋的C型檁條成品具有良好的抗彎抗壓性能，平直度好、全自動定長切割、自動沖孔、自動化程度高，安裝快捷方便。 產品可作為大中型工業民用建筑的主體受力結構，如廠房、 倉庫、機車庫、飛機庫、展覽館、影劇院、體育場館、集市花棚的屋面承重荷載和墻面支撐。
該機主要由被動放料架、放料架底座、進料導入平臺、整平裝置、成型主機、沖孔裝置、成型切斷裝置、液壓站、電腦控制柜等幾部分組成。
主要技術參數
安裝外形尺寸：23000×2400×1400mm
電控系統：全機采用PLC變頻控制
主機功率：11KW
液壓剪切功率：15KW
生產速度：約9m/min
液壓站壓力：18-20Mpa
檁條軋制規格：80-300中的各種規格
板材厚度：1.5-3 mm

C型鋼機使用說明
C型鋼設備是一套軋輥可生產多種規格C型檁條成品的單卷成型機組。該機主要由被動裝料架、整平裝置">、沖孔裝置、成型后切斷裝置、液壓站、電腦控制系統等。本機采用自動飛鋸沖孔，操作簡便等特點。 壓瓦機C型鋼設備輥軋的C型鋼成品具有良好的拉彎壓性能平直度好，全自動定長切割，自動沖孔，自動化程度高，安裝快捷方便，產品可作為大中型工業民用建筑的主體受力結構，如廠房、倉庫、機車庫、飛機庫、展覽館、影劇院、體育場館、集市花棚的屋面承重荷載和墻平支撐。冷彎型鋼是制作輕型鋼結構的主要材料，采用鋼板或鋼帶冷彎成型制成。 C型鋼機制造它的壁厚可以制得很薄，而且大大簡化了生產工藝，提高生產效率。可以生產用一般熱軋方法難以生產的壁厚均勻但截 面形狀復雜的各種型材和不同材質的冷彎型鋼。
