設備特性：

1、全固態IGBT變頻及功能調節 , 軟開關諧振雙調控及頻率自動跟蹤技術 , 是高可靠性的**;

2、超小體積 , 為客戶節省10倍的生產空間;

3、高效節能 , 全功率范圍內 , 極高的功率因數和電源效率;

4、寬頻1～20KHZ頻率自動跟蹤適應能力 , 無需現場調試;

5、全負載、*連續工作能力;

6、恒輸出電壓/恒輸出功率控制選擇功能;

7、頻率、功率、電壓及電流全顯示。

技術參數：

主要應用：

中頻電源多用于需要透熱的加熱場合，如：

（1）標準件加熱鍛壓

（2）各種金屬材料熔煉

（3）電機轉子加熱配合

（4）鋼管端頭加熱擴管

（5）模具透熱

（6）軸類中頻淬火

（7）焊縫預熱或焊后回火等。

主要特點：

（1）中頻電源系列，結構上采用并聯諧振，控制上采用我公司第四代逆變控制技術，采用IGBT為主要功率器件。

（2）頻率范圍大，從1KHZ—20KHZ，可根據具體加熱工件的大小或透熱的深度要求進行匹配，適應范圍大。

（3）采用傳統的中頻并聯諧振結構，負載匹配簡單，設備效率高且利用率高。

（4）采用我公司第四代逆變控制技術，全軟開關精密控制，設備工作可靠性高，維修率低。

帶計時功能的優點及應用：

1、加熱功率、加熱時間、保溫功率、保溫時間分別獨立可調，可在一定程度上有效地控制加熱曲線和加熱溫度；

2、應用于重復性高的工件加熱；

3、合理調節兩段時間和功率參數，可獲得粗略的保溫效果。

中頻加熱設備的結構特點：

TX中頻系列設備全部采用并聯諧振電路，根據應用場合不同，可選擇直接

輸出或用中頻變壓器輸出，基本結構有以下兩種：

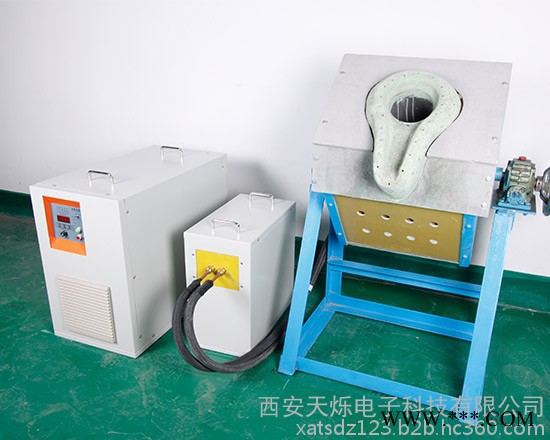

結構一：中頻電源 + 補償電容箱+ 中頻感應圈

這種結構較為常用，如中頻鍛造爐、中頻熔煉爐等都采用這種結構，設備簡單，損耗低，工作效率高，且制造成本低。

這種結構時，感應圈比較長，通常要用3米—10米長的銅管繞制。由于中頻電源直接輸出，所以感應圈上電壓更高為，且不與主電隔離，所以感應圈必須良好絕緣，不能直接暴露在外；

結構二：中頻電源 + （電容 + 中頻變壓器） + 感應圈這種結構也比較常用，如真空熔煉爐、中頻淬火等。在這種結構中，通過改變中頻變壓器的變比，可以得到不同的輸出電壓和感應圈電流，以適應不同的使用要求。

這種結構中，感應圈與主電隔離，所以感應圈安全性好，絕緣要求低，甚至銅管可直接暴露在外。

這種結構中，由于增加了中頻變壓器的制造成本，所以設備成本較高，而且中頻變壓器體積較大，也增加了一定的能量損耗。 頻率越低，中頻變壓器越大，成本越高，損耗也越大。

中頻電源的工作原理:

中頻電源采用IGBT功率器件和我公司第四代變流控制技術---并聯諧振基礎上的雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用IGBT開 關器件和非晶態電感構成高頻斬波電路調節功率，采用IGBT并聯諧振及頻率自動跟蹤技術獲得的軟開關控制逆變過程，使設備在大功率下的工作可靠性大大 提高，使得設備在大功率領域得到了發展，設備暫載率得以實現。
