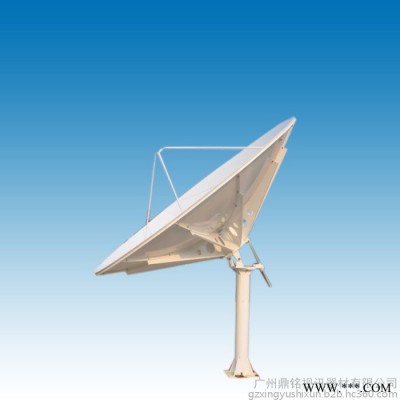

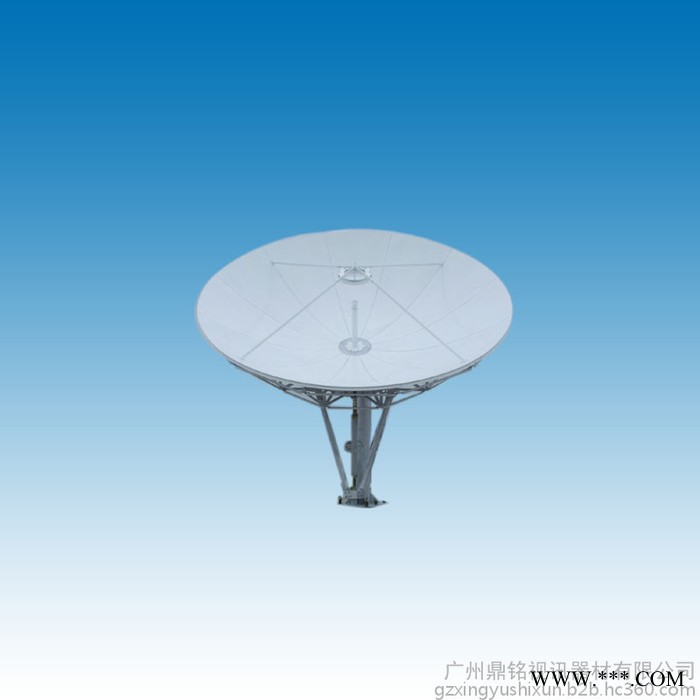

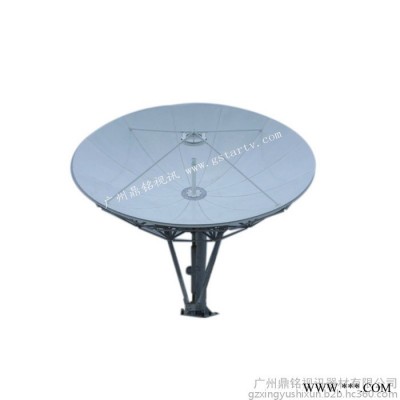

產品名稱：環焦天線，環焦后饋天線

產品型號：Gstar-15HK (4.5米后饋天線）

產品概述：

Gstar-15HK 4.5 米環焦天線是一種新型的雙鏡面天線，它具有增益高、效率高、低旁瓣、小電壓駐波比、寬頻帶的良好電氣特性。

Gstar-15HK 4.5 米環焦天線采用主副面雙賦形設計，饋源，精度強度都理想得主副面結構，天線性能不錯。

Gstar-15HK 4.5 米環焦天線座架采用了立柱、三角架組合結構，天線對星操作方便穩定，抗風能力強；天線各組件可互換，為用戶安裝和維修提供了方便。該天線性能符合 CCIR-580 關于衛星地球站天線的要求.

Gstar-15HK 4.5 米環焦整體由主反射面、副反射面及副面支撐、輻射梁、中心體、饋源系統、天線座架等組成，可提供手動或電動跟蹤方式，可提供電動極化裝置和自撐式饋源，或按客戶要求定制。

天線系統的工作原理

反射面天線的工作原理是通過拋物反射面將空間擴大區域的電磁波匯集到拋物面的焦點處的饋源中，起到匯集能量的作用，從而將空間中的相對較弱的信號放大。

簡單的反射面天線是前饋拋物面天線，而后發展到卡賽格侖和格里高利雙反射面天線。環焦天線是克服了上述兩種天線的中小口徑天線應用中的缺點兒發展起來的。

而微波頻段電磁波打波長較短，例如衛星通訊常用的 4/6GHz，12/14 GHz。在波長為50m，在 15 GHz，波長為 20m，而天線反射面口徑又相對較大，所以，我們利用微波的似光信，采用幾何光學理論來設計拋物面天線。

天線系統的組成

整個天線的組成分為天線頭和座架兩大部分。天線頭包括扇形反射面、副反射面、幅面支桿、饋源套筒、中心體、輻射梁、環梁拉桿、饋源、波導、階梯過渡、極化調整裝置等。座架包括立柱、三腳架、方位和俯仰絲杠等。

鋁合金扇形反射面

主面面板由 12 塊扇形反射面組成。每塊扇形反射面由扇形板、Z 型筋、連接板及彎角件鋼接而成。扇形板是鋁板拉伸成型，Z 型鋁筋梁是用鋁型材拉彎成型，單塊面板裝配式在拉裝胎具上進行，其優點是：單塊面板精度高、剛性好。

反射體骨架

反射體骨架是由中心體和 12 根輻射梁及 24 根環梁拉桿組成。

中心體是在、天線的中小環節，它是扇形反射面、輻射梁、饋源、和幅面的安裝及檢驗基準，同時還是天線頭和座架連接的接口處，天線所承受的全部負荷（自重、風荷、冰荷、地震）都是通過中心體傳遞到天線座架上，用此中心體對整個天線的鋼強度、精度起著極重要的作用，其結構型式是直徑為 1200mm 高 450mm 的空間結構，上下兩法蘭用困筒和筋相連接。

輻射梁支撐面板并保持所要求的精度，將面板的分布載荷傳到中心體上，扇形反射面、中心體與輻射梁之間采用錐銷定位，以保證天線再裝精度。

副反射面

副反射面由幅面、支桿和調節螺桿組成：幅面是一個直徑為 495mm 的旋轉曲面，在數控車床上或靠模車精加工而成，其加工精度高、剛性好。幅面調整通過四個調整螺栓來實現其橫向、縱向可調，幅面用四根支桿支撐在輻射梁上，呈 45°十字交叉分布。

天線座架

天線的座架由立柱、三角架、方位、俯仰絲杠傳動裝置組成。立柱下方有七個螺栓孔，用于連接地基預埋螺栓，三角架連接中心體和立柱，俯仰絲杠傳動裝置在中心體正下方與中心體、三角架用銷釘連接，方位絲杠傳動裝置安裝在立柱上方與三角架連接，這樣就可調整天線的方位角和俯仰角。

技術指標：

電氣指標

機械指標

環境特性

產品應用范圍：

Gstar-15HK 4.5 米環焦天線應用于金融、期貨即時交易、行情信息傳輸；交通、能源管理系統；遠程醫療及會議電視；氣象/地震的數據采集預報；信用卡驗證、旅館預定、訂票及零售點業務；臨時應急通信；跨地專網和專線；衛星尋呼聯網。
